Nitrogen membraner – kompakt og energieffektiv nitrogenproduktion
Nitrogen membrananlæg er en enkel og driftssikker måde at producere nitrogen on-site. Her får du en praktisk gennemgang af hvordan membraner virker, hvilke renheder og størrelser vi kan levere, og hvor de typisk bruges – fra fødevare og kemi til marine og brandsikring.
Hvad er et nitrogen membrananlæg?
I et nitrogen membrananlæg presses tør og filtreret trykluft gennem en hollow fiber membran. Hver patron indeholder tusindvis af ultratynde polymerfibre, hvor ilt, vanddamp og CO₂ passerer hurtigere gennem membranen end nitrogen. Derved får du en nitrogenrig strøm på den ene side og en ilt-rig afblæsning på den anden.
Moderne membraner – f.eks. SEPURAN® N₂ – er udviklet med høj selektivitet og permeabilitet, så du får lavt luftforbrug, høj nitrogenkapacitet og et meget kompakt anlæg. Membranerne kan køre kontinuerligt, har ingen bevægelige dele og starter op på få sekunder.
Sammenlignet med flasker og bulk-leverancer slipper du for logistik, bindinger og miljøbelastning – du producerer kun det nitrogen, du faktisk bruger, direkte på stedet.
Hvordan virker membranen rent teknisk?
En nitrogenmembran er opbygget af polyimide hollow fibres, samlet i en patron og indbygget i en trykbærende kappe (typisk rustfri stål eller aluminium). Hver fiber fungerer som en separat mikro-membran. Når luften strømmer igennem fibrene, vil de hurtige gasser (O₂, CO₂, H₂O) diffundere ud gennem membranvæggen først, mens nitrogen bevæger sig langsommere og bliver tilbage i hovedstrømmen.
- Feed: tør, filtreret trykluft fødes ind i membranmodulet.
- Permeat: ilt-rig luft tappes ud med lavere tryk.
- Retentat: nitrogenrig gas med den ønskede renhed sendes videre til proces eller buffer.
Membraner køres typisk i modstrøms-princip, hvor retentat og permeat bevæger sig i hver sin retning. Det giver højere separationseffektivitet og gør det lettere at fintrimme renhed og flow via indløbstryk, temperatur og recirkulation.
Hvordan fremstilles membranmoduler – og hvilke størrelser findes?

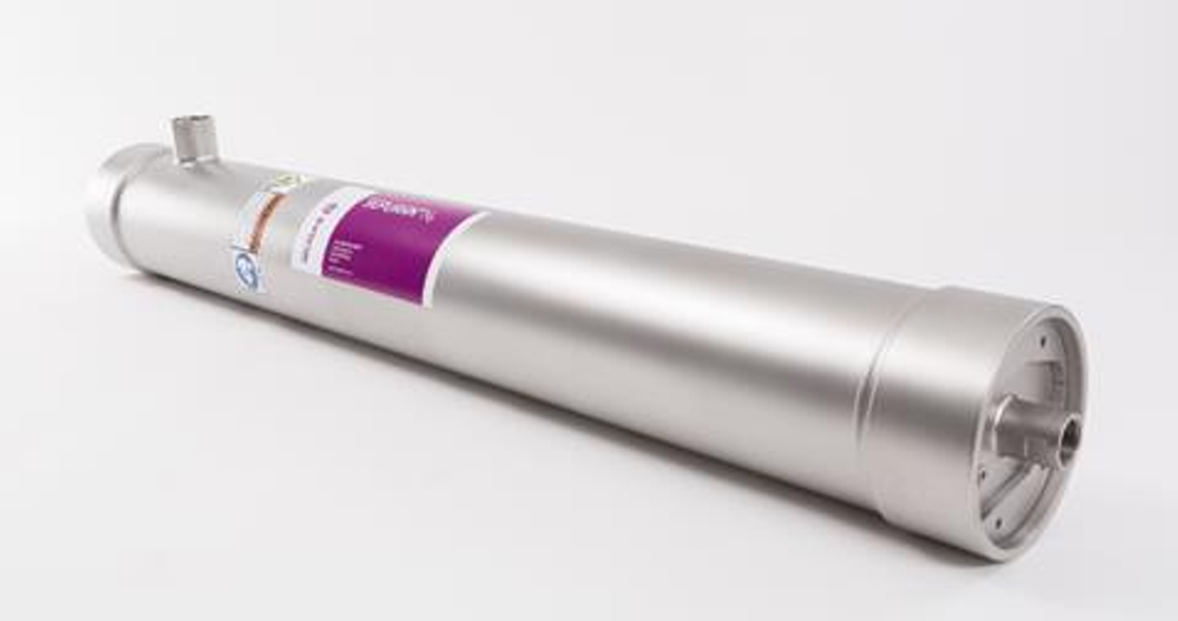

Nitrogenmembraner produceres som lange, hule polymerfibre, der spindes, behandles og efterfølgende samles i bundter. Bundterne støbes fast i hver ende (potting) og monteres i et hus – f.eks. 2”, 4” eller 6” patroner med rustfri kappe.
Typisk arbejder vi med følgende modulstørrelser:
- 2” moduler – meget kompakte, ideelle til mindre anlæg, laboratorier, mobile løsninger mv.
- 4” moduler/systemer – mellemstørrelse til standard industrielle generatorer og OEM-skid.
- 6” systemer – høj kapacitet pr. modul, velegnet til store installationer og offshore/marine.
Ved 7 barg og 95 % renhed ligger kapaciteten typisk fra ca. 0,5 Nm³/h på små 2” moduler op til over 70 Nm³/h på 6” long-systemer. Ved at koble flere moduler parallelt kan vi levere alt fra få Nm³/h til flere tusinde Nm³/h nitrogen i samme anlæg.
Hvilke nitrogenrenheder kan vi opnå med membrananlæg?
Med moderne nitrogenmembraner kan vi typisk levere:
- 95–97 % N₂ – til generel inertisering, brandsikring og simple procesapplikationer.
- 98–99,5 % N₂ – til fødevare, elektronik, marine brændstoftanke, kemisk industri mv.
- Op til ca. 99,9 % N₂ – i udvalgte højperformance-systemer, hvor design og tryk optimeres.
Renheden styres via tryk, flow, antal moduler og eventuel recirkulation. For mange applikationer (blanketing, brandsikring, fødevarer, marine) er 95–99,5 % typisk mere end tilstrækkeligt – og her er membrananlæg ofte den mest energieffektive løsning.
Typiske anvendelser for nitrogen membraner
Nitrogen membrananlæg bruges i dag på tværs af en lang række brancher, hvor man ønsker et enkelt, sikkert og energieffektivt system uden bevægelige dele:
🚢 Marine & brændstoftanke
Inertisering af brændstoftanke på skibe og offshore. Nitrogen reducerer eksplosionsrisiko og korrosion og er standard i mange OBIGGS- og tankinertiseringssystemer.
🥫 Fødevare & drikkevarer
Nitrogen til blanketing af tanke, rør og siloer, samt til fødevareemballering og beskyttelse af olier, vin, øl og koncentrater, så ilt og oxidation minimeres.
🏭 Kemi, energi & procesindustri
Inertisering af reaktorer, lagertanke, pulverhåndtering og proceslinjer, hvor man vil undgå ilt, eksplosionsrisiko eller uønskede reaktioner med atmosfæren.
🔥 Brandsikring & ATEX-områder
Membranbaseret nitrogen bruges til at holde iltniveauet under kritisk grænse i kablerum, lagre, arkiver og tekniske rum, så risikoen for brand reduceres markant.
⚙️ Industriel inertisering & pneumatisk transport
Tør og inert gas til transport af pulver, additiver og granulat, samt til at beskytte følsomme komponenter og materialer i produktionen.
✈️ Luftfart og specialanlæg
Nitrogenmembraner bruges også i mindre OBIGGS-systemer, testudstyr, laboratorier og andre specialanlæg, hvor vægt, plads og driftssikkerhed er kritiske parametre.
Membran eller PSA – hvad skal du vælge?
Nitrogen membraner og PSA-anlæg kan begge levere nitrogen i høj kvalitet – men de har forskellige styrker. Som tommelfingerregel:
- Membran – bedst hvor du ønsker 95–99,5 % renhed, kompakt opbygning, enkel drift og meget høj oppetid uden bevægelige dele.
- PSA – bedst når du skal helt op på de højeste renheder (>99,9 %) eller har meget store flow med varierende belastning.
I praksis kombinerer vi ofte teknologierne med skruekompressor, filtrering, membran eller PSA, buffertanke og højtrykskompressor i én samlet turnkey-løsning. Vi dimensionerer anlægget ud fra jeres proces, ønskede renheder og fremtidige udvidelser.
FAQ – nitrogen membraner, størrelser og renheder
Hvad er en nitrogenmembran?
En nitrogenmembran er et hulfiber-modul, hvor trykluft separeres, så de hurtige gasser (ilt, vanddamp, CO₂) diffunderer gennem membranen, mens nitrogen bliver tilbage. Resultatet er en nitrogenrig gasstrøm med kontrolleret renhed.
Hvilke renheder kan vi opnå med membrananlæg?
Typisk kan vi levere 95–99,5 % nitrogen i standardanlæg, og op til ca. 99,9 % i optimerede systemer. Til de fleste inertiserings- og fødevareapplikationer er dette fuldt tilstrækkeligt og meget energieffektivt.
Hvilke størrelser findes membranmoduler i?
De mest anvendte størrelser er 2”, 4” og 6” moduler/systemer. Små 2” moduler bruges til laboratorier og mindre anlæg, 4” til standard industrielle generatorer, og 6” systemer til store flows eller offshore/marine. Flere moduler kan sættes parallelt for at nå det ønskede flow.
Kan et membrananlæg udvides senere?
Ja. En af de store fordele ved membranteknologi er, at det er modulært. Man kan typisk tilføje flere moduler til samme rack eller skid, hvis produktionen vokser – uden at skulle bygge hele anlægget om.
Hvad kræver et nitrogen membrananlæg af trykluft?
For at få stabil drift og lang levetid kræver membraner en korrekt dimensioneret skruekompressor, effektiv filtrering, tørring og et stabilt indløbstryk. Vi hjælper gerne med at dimensionere både kompressor, filterlinje, buffertanke og membranmoduler som en samlet løsning.
